USV-Bypass Schalter bis 11000VA
Der EBS (externer Bypass Schalter) 11000-WFF-S ist ein externer mechanischer Umgehungsschalter (EBS). Er ermöglicht es, die USV-Anlage bei laufendem Betrieb physikalisch aus dem System herauszunehmen. Die Stellung „1“ ist die USV Stellung, das heißt, hier wird die Last über die USV-Anlage versorgt. Bei der Stellung „2“ (Bypass-Service) werden die Verbraucher und die USV- Anlage mit Netzspannung (Normalstrom) versorgt. Schließlich wird bei der Stellung „3“ (Bypass) der USV-Eingang (USV-Einspeisung) spannungsfrei geschaltet und die Verbraucher werden mit Netzspannung (Normalstrom) versorgt.
USV-Bypass Schaltung EBS 11000 WFF-S
Es kann durch diesen Wahlschalter zwischen USV-Strom und normalem Netzstrom umgeschaltet werden. Die Verbraucher werden dadurch weiterhin versorgt, und die USV-Anlage kann problemlos ausgebaut werden. Die Netzzuleitung und die Verbraucherableitung (Last) werden schließlich auf den eingebauten Reihenklemmen angeschlossen.

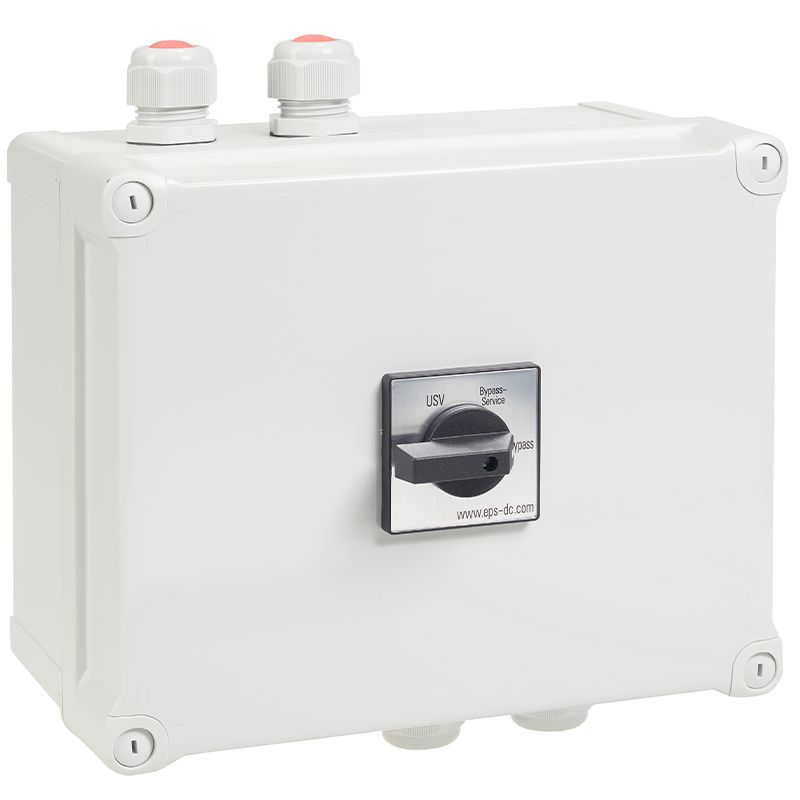

Der externe Bypass befindet sich in einem Gehäuse. Netzzuleitung, Verbraucher und USV-Anlage werden an Reihenklemmen im Gehäuse angeschlossen.
