MAPS1 System-Stromversorgung

Produktspezifikation

  • EATON Micro Access Power Solutions (MAPS)
  • Betriebsspannung / Netzeingang:
    Nominal: 100-240Vac 50 – 60 Hz
    Erweitert: 90-300Vac
    (autom. Wiedereinschaltung nach Netzwiederkehr)
  • Ausgangsspannung: 48V
  • DC Ausgangsleistung nominal:
    max. 2kW (1x APR48-ES)
  • Leistungsfaktor (APR48-ES Gleichrichter):
    > 0,99 (50 – 100% Last)
  • Wirkungsgrad (APR48-ES Gleichrichter):
    > 95% (20 – 100% Last, 230Vac), 96,4% peak
  • Erdung:
    Erdungspunkt, Gewinde M6
  • Kommunikation / Signalisierung:
    Ethernet, USB-Datenstick, Alarmrelais-Ausgänge,
    Temperatursensor
  • Betriebstemperaturbereich:
    Nominal: -10°C bis +50°Celcius
    Erweitert: -40°C bis +70°C(Systemstart bei -40°C)
  • Abmessungen / Gewicht:
    H,B,T: 1HE, 19″ / ETSI-Montage, 400mm
    inkl. Be- und Entlüftung
    4kg (ohne Gleichrichter, APR48-ES 1,7kg)

Produktbeschreibung

DC USV MAPS1 mit Ausgang 48V

EATON Micro Access Power Solutions (MAPS) sind ideale Lösungen für Telekommunikations- Anwendungen im Leistungsbereich von 2kW bis maximal 4kW, die kompakte, effiziente und flexible DC-Stromversorgungen brauchen. Dieses 1HE – 19“ Racksystem ist für den Einbau in 300mm tiefe Systemschränke geeignet und mit 19Zoll- / ETSI Befestigungs- Wechseladapter ausgeführt.

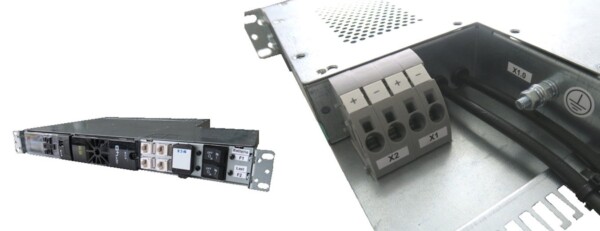

MAPS1 Stromversorgungssystem

Das MAPS1 Stromversorgungssystem zeichnet sich durch eine bedienerfreundliche Anschlusstechnik aus und ermöglicht somit eine einfache Installation und Inbetriebnahme. Alle Lastanschlüsse sowie die Netzzuleitungen sind rückseitig im integrierten Verteilerfeld angeordnet. Von vorne zugänglich, sind die Gleichrichter sowie der Systemcontroller SC200 (je nach Konfiguration) mit zahlreichen Kommunikationsoptionen wie Ethernet, USB, GSM Mobilfunk (incl. SMS), Standardmodem und TCP/IP sowie die Signal- und Kommunikationsanschlüsse ausgestattet.

Eaton MAPS Systeme mit Controller

Die Eaton MAPS Systeme mit Controller sind vorkonfiguriert, alle Systemeinstellungen sind vollständig anpassbar und werden in übertragbaren Konfigurationsdateien gespeichert. Dies erlaubt eine nachvollziehbare und wiederholbare Systemeinrichtung in einem einzigen Schritt. Die Konfigurationsdateien können mit Schreib- und Leserechten außerdem geschützt werden. Typische Anwendungen des EATON Micro Access Power Solutions (MAPS) sind beispielsweise Stromversorgungen für Telekommunikations- und Gebäudeausrüstungen, eingebaut in Outdoor Multifunktionsgehäusen oder Verteilerschränke für Datennetzwerke und IP-Router.

Weitere Features und Merkmale des MAPS Systems von Eaton

  • 2 Verbraucherabgänge – abgesichert über Last-Sicherungsautomaten (abhängig von Konfiguration)
  • Verbraucheranschlüsse über 4x16qmm Push-In-Anschlussklemmen
  • 1 oder 2 Netzzuleitungen, Länge 2m für AC-Anschluss 3G1qmm schwarz mit offenem Ende
  • 1HE Baugruppenträger mit universal Wechseladapter für 19“ oder ETSI Montage
  • Integrierter USB-Stick für Systemdokumentation und Ablage von Prüfzertifikaten
  • Kühlung über hochzuverlässige und temperaturgeführte Lüfter
  • Bis zu 2 Gleichrichtermodule mit höchstem Wirkungsgrad und Leistungsfaktor
  • Vorkonfigurierte Software (bei Konfiguration mit Controller SC200)
  • Hohe Leistungsdichte
  • Schnelle Gleichrichtererweiterung im Betrieb (Hot-Swap, bei zwei Gleichrichtern)
