Messstromwandler für Differenzstrom Überwachungssysteme

Produktspezifikation

  • Messstromwandler für Differenzstrom Überwachungssysteme
  • Messkreis (IC1) Durch den Wandler geführte Primärleiter
  • Sekundär (IC2) Anschlüsse Klemmenblock
  • Bemessungsspannung 800 V
  • Überspannungskategorie III
  • Einsatzhöhe ≤ 2000 m über NN
  • Bemessungs-Stoßspannung:
    IC1/IC2 8 kV
  • Bemessungs-Isolationsspannung (verstärkte Isolierung):
    IC1/IC2 800 V
  • Verschmutzungsgrad 2

Produktbeschreibung

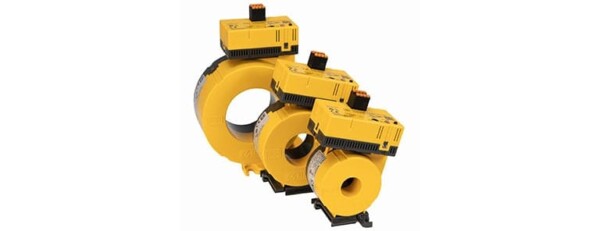

CTUB100-Serie aus Messstromwandler-Kern und Elektronikmodul

Die Messstromwandler der CTUB100-Serie sind Kombinationen aus Messstromwandlerkernen CTBC… und Elektronikmodulen CTUB10…, die AC- und DC-Ströme in ein auswertbares Messsignal umsetzen. Eine Auswertung des Messsignals kann mithilfe von Geräten der Serien RCMA420/423, RCMS460/490 bzw. EDS440/EDS441LAB erfolgen. Sie können in DC, AC und 3(N)AC-Systemen eingesetzt werden.

Differenzstromwandler Funktion

Allstromsensitive Messstromwandler können Gleich- und Wechselströme unterschiedlicher Frequenz detektieren.

Referenzprojekte

Verwandte Artikel

IEC Lock Netzkabel C13 auf Schuko IEC Lock Verriegelung Kaltgerätestecker
IEC Lock Netzkabel C13 auf Schuko Eigens entwickelt um Kabel vor versehentlichem Abstecken zu schützen, bieten IEC Lock Netzkabel Halt und Sicherheit für Ihre…

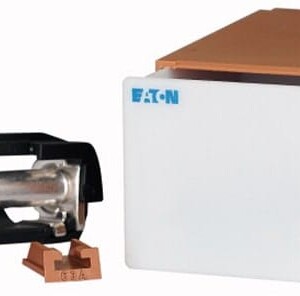

Trennmesser-Set D02 63A 400V
