EBS 50/63-G EBS100/125-G LITE EBS 250/315-G

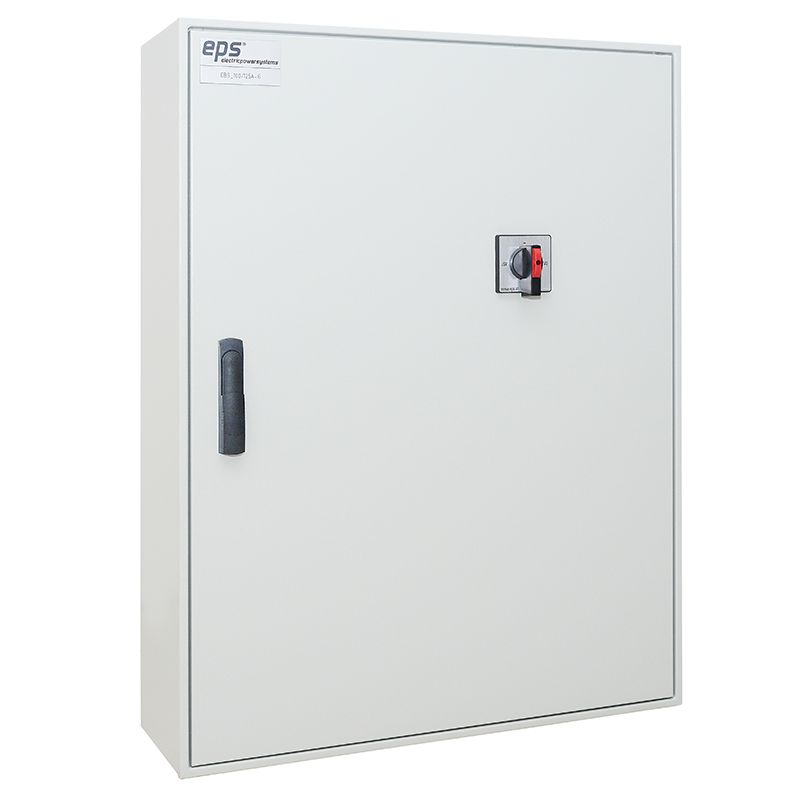

Der Externe USV Bypass Schalter (engl. UPS External Bypass Switch) befindet sich auf einer Montageplatte und wird in einem separaten Wandschrank eingebaut. Der EBS von EPS ist komplett verdrahtet und auf Reihenklemmen aufgelegt. Die USV Bypass Kommunikationsschnittstelle ist angebaut und ebenfalls fest verdrahtet, sodass es zu keiner Unterbrechung kommen kann. Die USV-Bypass Kommunikationsschnittstelle gewährleistet die einwandfreie Synchronisation zwischen der USV-Anlage und dem EBS USV Bypass Schalter. Die Kommunikation erfolgt über ein Datenkabel, wie beispielsweise ein Datenkabel CAT5, Cat6, Cat7 oder Cat8.
Was ist ein EBS Externer Bypass Schalter?
Der EBS USV-Bypass Schalter ist ein externer mechanischer laienbedienbarer Umgehungsschalter, der es ermöglicht die USV-Anlage bei laufendem Betrieb physikalisch aus dem System herauszunehmen. Durch einen Wahlschalter kann zwischen USV-Strom und normalem Netzstrom umgeschalten werden, wodurch die Verbraucher weiterhin versorgt werden und die USV-Anlage problemlos ausgebaut werden kann. Somit können während des Betriebes (es ist kein Server – Shutdown notwendig) USV-Systeme getauscht werden oder USV-Anlagen an anderen Standorten aufgebaut werden. Vor allem bei Leistungserweiterungen (n 1-Systemen) ist auf diese Weise ein zuverlässiger Test durchführbar, ohne dass die Verbraucher (z.B. Rechenzentren, IT-Räume, Serverräume) gefährdet sind. Es sind „Parallel“ und/oder „Redundante“ USV-Systeme einfach und sicher in das USV Netz integriebar.
Als Spezialist für IT-Infrastruktur empfehlen wir die optimale Integration des EBS USV Bypass Schalters in einem USV-NST-PDM (USV Normalstrom Verteiler). Dies ist nicht nur platzsparend sondern auch stetig modular erweiterbar bei entsprechender Planung. Wir von EPS kümmern uns um die USV-Anlage sowie den USV Bypass Schalter. Alles aus einer Hand.
Vorteile durch eine USV-Bypass Schaltung
- USV-Bypass Schaltung mit USV Kommunikationsschnittstelle
- unterbrechungsfreie Umschaltung der Last von USV-Strom auf Netzstrom und umgekehrt
- sichere Wartung: EBS nimmt die USV-Anlage physikalisch aus dem Netz
- Externer Bypass Schalter ermöglicht Wartung und Tausch der USV-Anlage bei laufendem Servicebetrieb
- Bypassleitung, Verbraucher und USV werden an Reihenklemmen im Gehäuse angeschlossen
