Was ist ein Externer USV-Bypass Schalter?

Wie funktioniert ein Externer Bypass Schalter?

Ein Externer Bypass Schalter, abgekürzt EBS, (engl. External Bypass Switch) kann zusätzlich zu einer USV-Anlage angeschlossen werden, um vom USV-Strom auf Netzstrom und umgekehrt umzuschalten. Besonders nützlich wird ein EBS als Externe Bypass Schaltung bei Service- und Wartungsarbeiten für USV-Systeme und Anlagen. In diesem Fall garantiert ein Bypass-Schalter, dass Endgeräte während eider USV-Reparatur weiterhin mit Strom versorgt werden. Andernfalls müsste die komplette Last heruntergefahren werden, um Service- und Wartungsarbeiten am USV-System zu ermöglichen. Der USV-Bypass-Schalter von EPS kann direkt im 19″ Rack eingebaut oder an der Wand bzw. im separaten Wandschrank montiert werden. Im nachfolgenden Video erklären wir wie der EBS3000RM Lock im 19 Zoll Serverrack eingebaut wird.

Vorteile des EBS3000RM Lock auf einen Blick:

  • unterbrechungsfreie Umschaltung der Last von USV-Strom auf Netzstrom und umgekehrt
  • sichere Wartung: EBS nimmt die USV-Anlage physikalisch aus dem Netz
  • Externer Bypass Schalter ermöglicht Wartung und Tausch der USV-Anlage bei laufendem Servicebetrieb

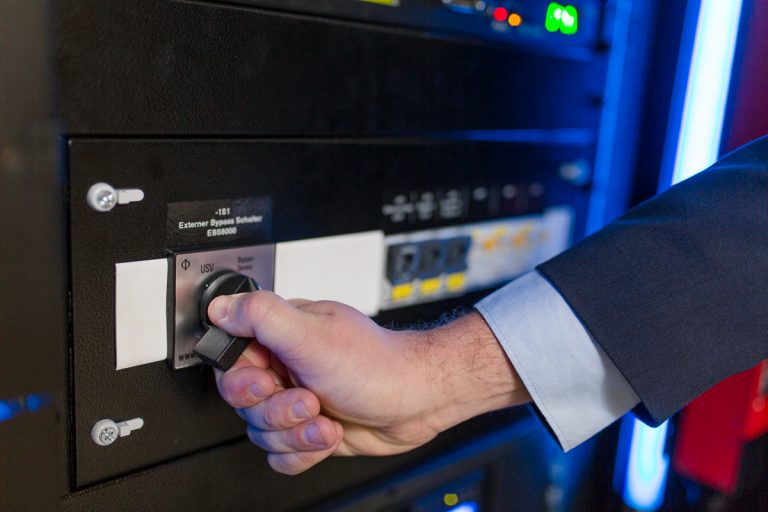

Wie wird ein 19″ USV-Bypass Schalter eingebaut?

Der EBS3000RM Lock von EPS wird mit 19″ Einbauwinkeln geliefert. Mit Schrauben werden die Winkel am USV-Bypass angeschraubt und mittels Käfigmüttern wird der Schalter direkt über der USV-Anlage im Serverrack montiert. Für die Verkabelung der USV mit dem EBS sind 2 Kabel notwendig (beide im Lieferumfang enthalten).


Verfügbare Varianten des EBS:



  • EBS Externer Bypass Schalter Verteilereinbau 63A, 125A, 315A
  • EBS für den 19″ Einbau
  • EBS6000WFF-S 32A
  • EBS2000WCC 10A
  • EBS3000RM Lock 16A
  • EBS3000WFC 16A
  • EBS2000WFC 10A
  • EBS3000WFF 16A
  • EBS3000WCC 16A
  • STS 300 100A-3000A
